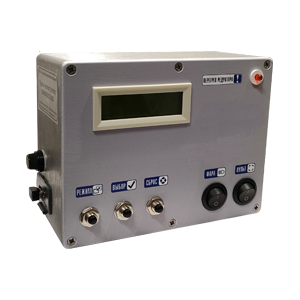

Регистратор СИН516.09.000 является пультом контроля и управления вспомогательным и технологическим оборудованием установки насосной для цементирования скважин (цементировочные агрегаты) СИН-35.

Назначение пульта — регистратора СИН516.09.000

Пульт-регистратор СИН516.09.000 предназначен для
1) управления вспомогательным оборудованием (фары, звуковой сигнал), установленным на цементировочных агрегатах СИН35.00.00.00.000, (СИН35.01, СИН35.02, СИН35.05) и их модификаций;
2) измерения и отображения параметров (давления в напорной линии, суммарного и мгновенного расхода рабочей жидкости, перегрева редуктора);
3) регистрации параметров (давления в напорной линии, суммарного и мгновенного расхода рабочей жидкости) и сохранения их на USB-Flash накопителе;
4) передачи по цифровому каналу связи текущих значений расхода и давления (опция).

Основой пульта — регистратора СИН516.09.000 является контроллер универсальный MCU8s.

Основные параметры и характеристики пульта — регистратора СИН516.09.000

Основные параметры и характеристики пульта — регистратора СИН516.09.000:

  • Напряжение питания, В: от +18 до +36
  • Количество одновременно регистрируемых параметров: 3 (давление, расход суммарный, расход мгновенный)
  • Количество отображаемых параметров: 3 (давление, расход суммарный, расход мгновенный)
  • Дискретность регистрации: 1 раз в секунду
  • Габаритные размеры, мм: длина — 75, ширина — 165, высота — 125

Функционирование пульта — регистратора СИН516.09.000

Пульт — регистратор СИН516.09.000 начинает работать при включении на регистраторе тумблера «ПУЛЬТ». На дисплее регистратора появится окно № 1, состоящее из двух строк, отображающих давление и мгновенный расход. Всего окон три. Смена окон осуществляется при однократном нажатии кнопки «ВЫБОР». В окне №2 — окно расходов, отображаются суммарный и мгновенный расходы. Окно №3 – системное, здесь в верхней строке отображается заводской номер пульта — регистратора, или состояние процесса регистрации, а в нижней строке — время (в формате часы, минуты) и текущая дата (в формате день, месяц, год).

Настройка пульта — регистратора СИН516.09.000 заключается в вводе в энергонезависимую память контроллера MCU8s, на основе которого выполнен пульт — регистратор СИН516.09.000, даты, времени, номера пульта — регистратора, коэффицентов для расчета расхода. Для изменения текущего времени и даты необходимо войти в системное окно №3, нажав кнопку «ВЫБОР», нажать кнопку «РЕЖИМ» и удерживать ее нажатой не менее 3 с, до входа в «Главное меню» настроек пульта — регистратора. При появлении в верхней строке надписи «Главное меню» выбрать в нижней строке параметр «Время и дата» кнопкой «ВЫБОР». После чего удерживать нажатой кнопку «РЕЖИМ» не менее 3 с, до появления мигающего курсора в графе «Время», нажать кнопки «ВЫБОР» (изменение текущей позиции) и «РЕЖИМ» (ввод измененного параметра и переход к следующей позиции). После изменения часов, минут, дней, месяцев, года необходимо нажать кнопку «РЕЖИМ» для возврата в «Главное меню». Далее с помощью кнопки «ВЫБОР» выбрать в нижней строке параметр «Выход». После чего, удерживая нажатой кнопку «РЕЖИМ», вернутся к окну №3 (системных параметров) и проконтролировать изменение текущего времени и даты. Для изменения других настроечных коэффициентов (номер пульта — регистратора, коэффициенты расчета расхода) необходимо в «Главном меню» выбрать в нижней строке параметр«Регистратор» кнопкой «ВЫБОР». После чего удерживать нажатой кнопку «РЕЖИМ» не менее 3 с, до появления мигающего курсора в графе «Зав. номер», нажать кнопки «ВЫБОР» (изменение текущей позиции) и «РЕЖИМ» (ввод измененного параметра и переход к следующей позиции).

После чего аналогично изменить коэффициенты расчета расхода: «Количество отв.», «Коэф. литров/об», «Коэф. редукции». Для установки СИН35 значения коэффициентов расчет расхода должны устанавливаться следующими:

  • «Количество отв.» = 01;
  • «Коэф. литров/об» = 0478 для плунжера диаметром 125 мм и 0306 для плунжера диаметром 100 мм;
  • «Коэф. редукции» = 0100;

Параметр «Количество отв.» означает количество отверстий на диске, вращающемся перед датчиком расхода; для насоса СИН35 это значение равно 1. Параметр «Коэф. литров/об» – коэффициент, задающий объем, выдаваемый насосом за 1 полный оборот, умноженный на 100, зависит от хода плунжера, его диаметра и количества плунжеров, установленных в насосе. Параметр «Коэф. редукции» – это коэффициент редукции, умноженный на 100. Если диск с отверстиями установлен непосредственно на вал насоса, то коэффициент редукции равен 1 и вводится число 0100. Если диск установлен перед редуктором, то коэффициент редукции должен быть обозначен на шильде на редукторе.

При работе регистратора СИН516.09.000пульта контроля и управления установки СИН-35, формируются архивы работы установки в файлах reg xxxxx.txt. Формат файла reg xxxxx.txt: дата, шифр изделия, заводской номер изделия и таблица со столбцами: время, давление напора, суммарный расход, мгновенный расход, объем жидкости в ёмкости. Для обработки на персональном компьютере данных пульта — регистратора СИН516.09.000, используется программное обеспечение, находящееся на USB-Flash накопителе, поставляемом вместе с пультом — регистратором СИН516.09.000.

Регистратор СИН516.09.000: 12 комментариев

    1. admin Автор записи

      Подключите регистратор СИН516.09.000 по схеме согласно паспорту или по рисунку ниже:
      Схема подключения пульта-регистратора СИН516.09.000

  1. Артём

    Син 516.09 000 при включении,светится табло,ни каких цыфр не отображается,все это после того как по поверхности прибора задела статика,что делать???

    1. admin Автор записи

      Заменить индикатор, напишите заявку на info@syav.ru. Индикаторы для контроллера MCU8s есть на складе. Сейчас для исключения пробоя индикатора от статики пульты-регистраторы изготавливаются с окном, закрытым полимерным стеклом. Можем принять пульт-регистратор на ремонт и доработку.

  2. Николай

    монитор светится показоний ни каких нет что с регистратором

    1. admin Автор записи

      Заменить индикатор, напишите заявку на info@syav.ru. Индикаторы для контроллера MCU8s есть на складе. Сейчас для исключения пробоя индикатора от статики пульты-регистраторы изготавливаются с окном, закрытым полимерным стеклом. Можем принять пульт-регистратор на ремонт и доработку.

  3. Ильгиз

    У меня установлен диск на валу насоса диаметр плунжера 125 .мне значит коф об лит 0478 .а коф редукции 0100 . спасибо

  4. Ильгиз исламов

    У меня установлен диск на валу насоса диаметр плунжера 125 .мне значит коф об лит 0478 .а коф редукции 0100 . спасибо

  5. Марсель

    Здравствуйте на табло постоянно горит инициализация и ничего не происходит

    1. admin Автор записи

      Этот отказ связан с выходом из строя микросхемы часов. Для начала попробуйте поменять батарейку (тип CR2032). Если не поможет — то направляйте нам на ремонт.
