Система контроля и регистрации параметров СКРП-03 для цементировочного агрегата

Автор: | Апрель 17, 2025

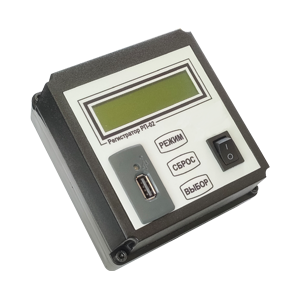

Регистратор параметров РП-02 СА2.000.130

Система контроля и регистрации параметров СКРП-03. Назначение

Система контроля и регистрации параметров СКРП-03 предназначена для использования в цементировочных насосных агрегатах с целью измерения, отображения и регистрации давления рабочей жидкости в напорной линии, мгновенного расхода рабочей жидкости и суммарного (накопленного) расхода рабочей жидкости.
Система СКРП-03 применяется на установках насосных для цементирования скважин СИН35, АЦ-32, ЦА-320 и др.

Система контроля и регистрации параметров СКРП-03. Состав

Система контроля и регистрации параметров СКРП-03 состоит из следующих составных частей:

  • Регистратор РП-02
  • Преобразователь давления измерительный СДВ-И-100,0-4-20мА-DC422-0922-3-L1
  • Выключатель индуктивный бесконтактный ISN FC2A-32P-4-LS4
  • Жгут подключения датчика давления длиной 15 м
  • Жгут подключения датчика расхода длиной 15 м
  • Комплект документации
  • Система контроля и регистрации параметров СКРП-03. Описание и работа

    Схема электрическая соединений и перечень электрооборудования системы СКРП-03 приведены ниже.

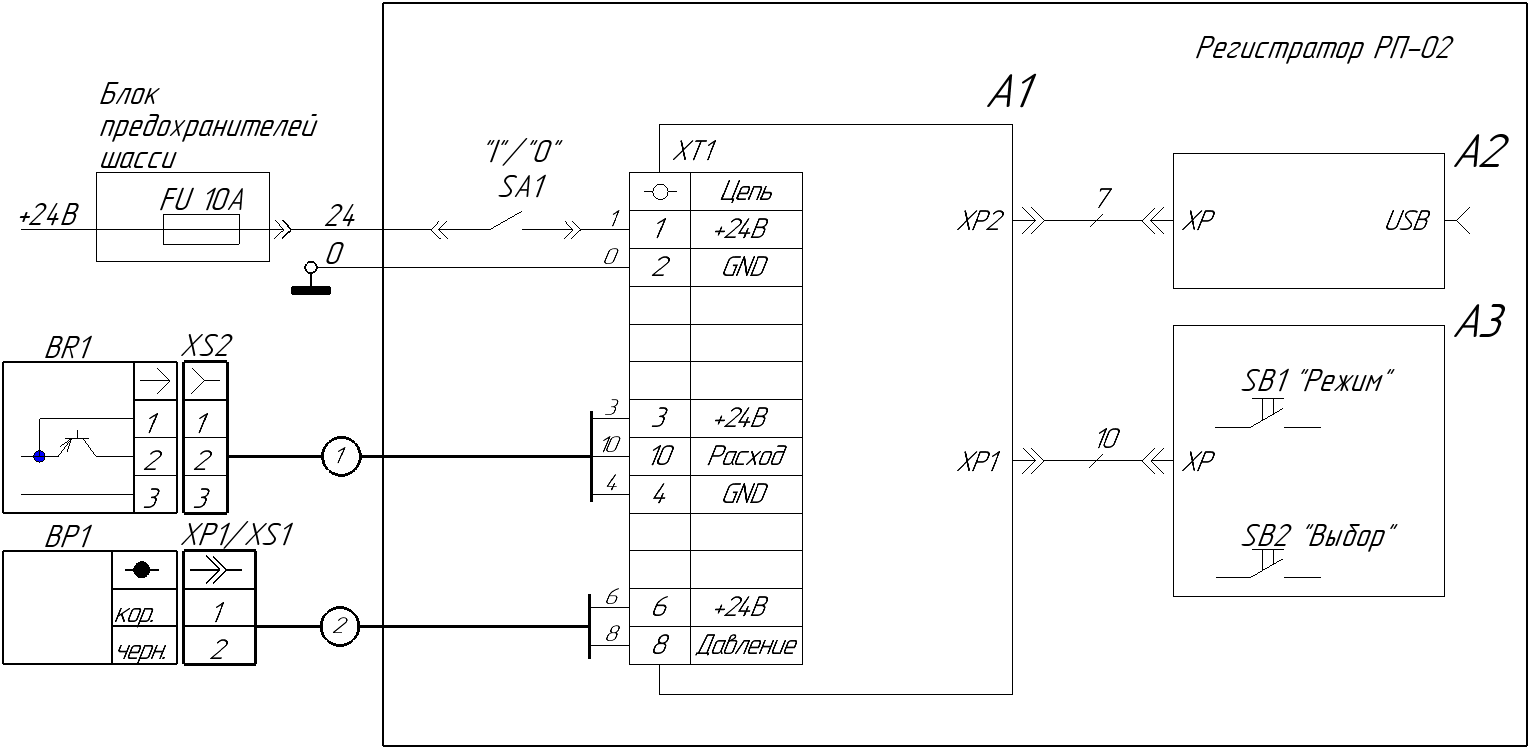

    Система контроля и регистрации параметров СКРП-03. Схема электрическая соединений СА2.000.013Э4

    Система контроля и регистрации параметров СКРП-03. Схема электрическая соединений СА2.000.013Э4

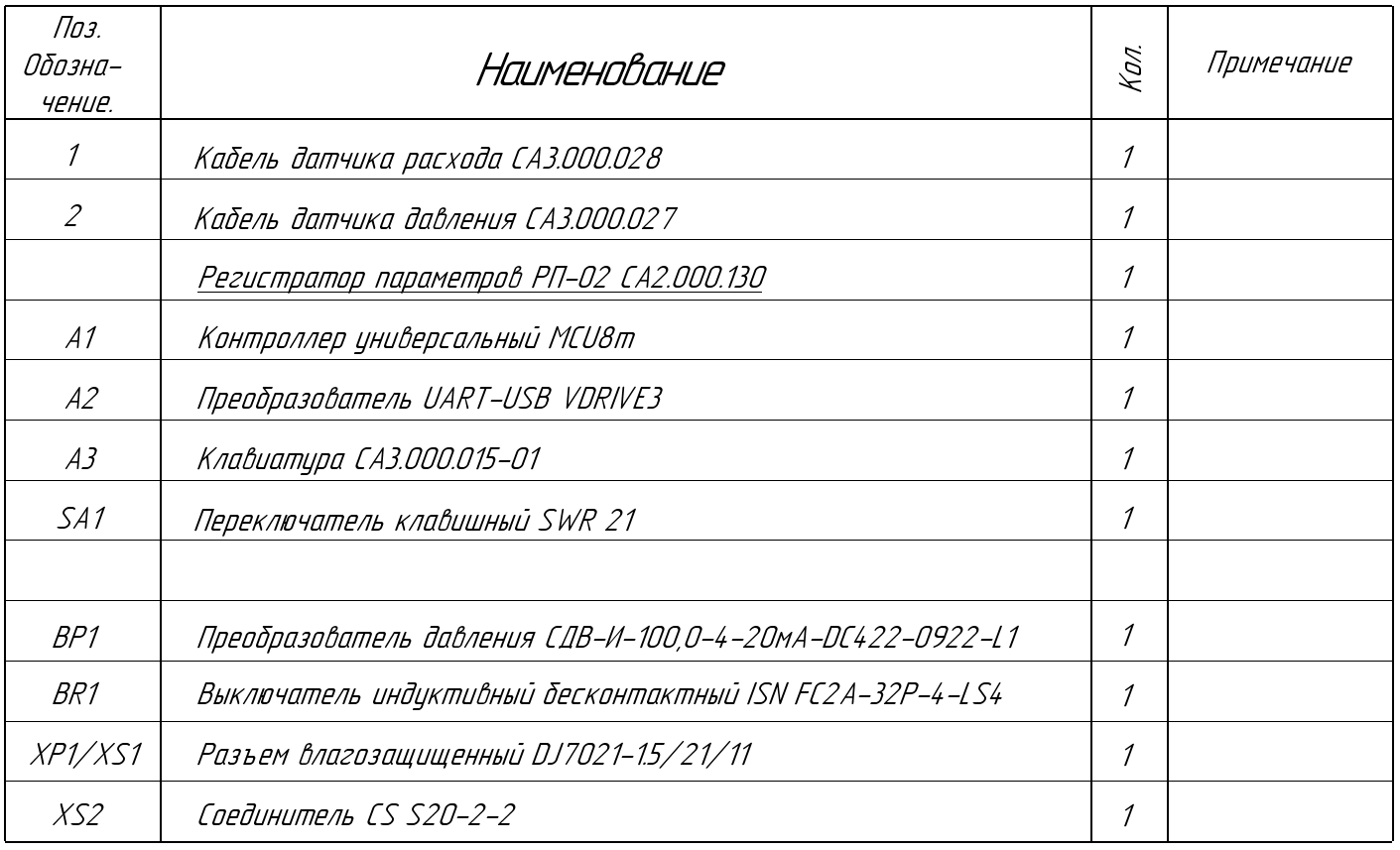

    Система контроля и регистрации параметров СКРП-03. Перечень элементов СА2.000.013ПЭ4

    Система контроля и регистрации параметров СКРП-03. Перечень элементов СА2.000.013ПЭ4

    Установка регистратора РП-02 должна производиться согласно паспорту регистратора РП-02 СА2.000.130ПС. После подключения к регистратору электропитания проводов питания («24 и «0») уложить в гофрированную трубку жгута датчика расхода. Описание работы регистратора РП-02, его настройка приведены в паспорте на регистратор.
    Датчик расхода – выключатель индуктивный бесконтактный ISN FC2A-32P-4-LS4 должен устанавливается напротив вращающейся металлической части насоса или части, совершающей возвратно-поступательные движения таким образом, чтобы при работе перед чувствительным элементом датчика менялось состояние «металл-неметалл». Расстояние от чувствительного элемента до контролируемой детали должно быть 1…2 мм.
    Для проверки правильной установки датчика расхода необходимо запустить установку насосную на режим минимального расхода и проконтролировать включение светодиода, расположенного на датчике расхода, при совмещении осей чувствительного элемента датчика расхода и отверстия на диске и выключение светодиода при прохождении металла у чувствительного элемента датчика расхода.
    Датчик давления – преобразователь давления измерительный СДВ-И-100,0-4-20мА-DС422-0922-3, должен устанавливаться в манифольд насосной установки через средоразделитель.
