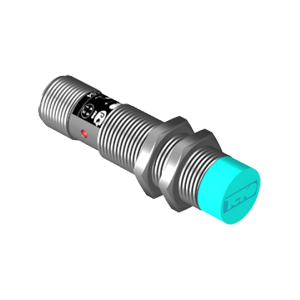

Индуктивный датчик ISN FC2A-32P-4-LS4

Автор: | Май 21, 2017

Выключатель индуктивный бесконтактный (индуктивный датчик) ISN FC2A-32P-4-LS4 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах и системах. При появлении металлического объекта рядом с чувствительным элементом датчика коммутирует электрическую цепь исполнительного устройства. Для срабатывания индуктивного датчика непосредственного соприкосновения с контролируемым объектом не требуется, для датчика ISN FC2A-32P-4-LS4 зона срабатывания составляет 0-3,2 мм.
Принцип действия датчика заключается в следующем: при приближении к чувствительной поверхности датчика объекта воздействия из любого металла происходит демпфирование электромагнитного поля и уменьшение амплитуды колебаний генератора, срабатывает пороговое устройство (триггер) и переключается электронный ключ датчика, который производит коммутацию электрических цепей.
Выключатель индуктивный бесконтактный ISN FC2A-32P-4-LS4 применяется в насосных установках в качестве датчика расхода. Пример установки датчика ISN FC2A-32P-4-LS4 приведен на фото
Установка датчика расхода на насос СИН32

Параметр Значение
Диапазон рабочего напряжения От 10 до 30 В
Максимальный рабочий ток, Imax 250 мА
Степень защиты по ГОСТ 14254-96 IP67
Присоединение/Подключение Соединитель S19, S20
Световая индикация Есть
Частота переключения, Fmax 600 Гц
Размер корпуса, ДxШxДл М12х1х57 мм
Номинальный зазор, мм 4
Рабочий зазор, мм 0…3,2

Руководство по эксплуатации датчика расхода Руководство по эксплуатации индуктивного датчика ISN FC2A-32P-4-LS4
