Расходомер электронный РЭ-02




















Расходомер электронный РЭ-02 предназначен для измерения и отображения на жидкокристаллическом дисплее пульта мгновенного и суммарного расхода насоса

Состав расходомера электронного РЭ-02:
  • Пульт контроля ПК-02
  • Датчик расхода - индуктивный бесконтактный выключатель ISN E2A-32P-4-LZ (или ISN ET2A-31P-8-LZ)
  • комплект кабелей для подключения электропитания и датчика расхода
  • кронтшейн для крепления датчика расхода (при использовании ISN ET2A-31P-8-LZ)
  • паспорт
Основные технические характеристики расходомера электронного РЭ-02:
  • Напряжение питания: +18…+36В
  • Потребляемая мощность, Вт, не более: 1
  • Количество отображаемых параметров: 2 (мгновенный расход, суммарный расход)
  • Относительная погрешность измерения расхода (при условии неразрывности потока жидкости, перекачиваемой насосом), %, не более: 1,0
  • Диапазон измерения расхода
    • - мгновенного, л/с (куб.м/ч): от 0,5 (1,8) до 40 (144)
    - суммарного, л (куб.м): от 0 (0,0) до 10000000 (10000,0)
  • Габаритные размеры пульта, мм, не более: 125х105х80
  • Длина кабелей:
    • - кабель питания, м: 1
    - кабель подключения датчика расхода, м: 10
  • Масса, кг, не более: 2
  • Срок службы, лет: 10
По отдельному согласованию возможна установка блока для регистрации значений расхода на flash-диск или передачи данных на персональный компьютер для контроля изменений расхода в реальном времени.

Функционирование расходомера электронного РЭ-02
Расходомер РЭ-02 может работать с двумя видами датчиков расхода
1) ISN ET2A-32P-4-LZ для установки в крышку насоса СИН32 и
2) и ISN ET2A-31P-8-LZ для установки с помощью кронштейна СA3.000.010 над плунжером насоса СИН32.
Датчик ISN ET2A-32P-4-LZ устанавливается в крышку насоса СИН32 с зазором между чувствительным элементом датчика и шайбой с отверстием 1 – 2 мм. Проверить работу датчика следующим образом: при поданном электрическом питании, когда отверстие в шайбе находится чувствительного элемента датчика, должен загораться красный светодиод, установленный на датчике, иначе светодиод на датчике должен гаснуть.
Датчик расхода ISN ET2A-31P-8-LZ устанавливается на кронштейн СА3.000.010, кронштейн крепится к насосу СИН32 (под болты крепления уплотнения плунжера). Место установки кронштейна и датчика показано на рисунке 1. Отрегулировать датчик на кронштейне: зазор между чувствительным элементом датчика и плунжером должен быть 4 – 6 мм. Проверить работу датчика следующим образом: при поданном электрическом питании, когда плунжер находится около чувствительного элемента датчика, должен загораться красный светодиод, установленный на датчике, когда плунжер отходит от датчика, светодиод на датчике должен гаснуть.
Установка датчика расходомера электронного РЭ-02

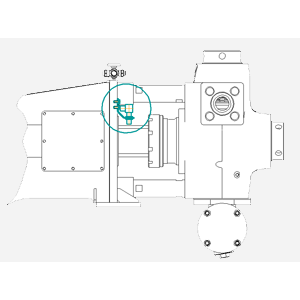

Рисунок 1 - Установка датчика ISN ET2A-31P-8-LZ с кронштейном СА3.000.010 на насос СИН-32.

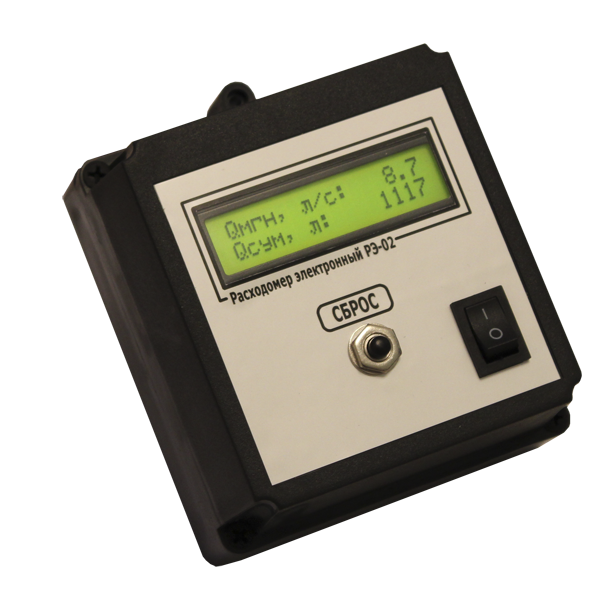

Расходомер электронный РЭ-02 начинает работать после перевода переключателя, установленного на лицевой панели, в положение «I». На жидкокристаллическом дисплее в течение 3 секунд в верхней строке отображается сообщение «Плунжер: 100 мм» или «Плунжер: 125 мм» в зависимости от выбранного диаметра плунжера (диаметр плунжера выбирается джампером на контроллере MCU8m).
Далее в верхней строке отображается мгновенный расход в литрах за секунду или кубических метрах в час (размерность выбирается джампером на контроллере MCU8m), в нижней строке отображается суммарный расход в литрах или метрах кубических (размерность выбирается джампером на контроллере MCU8m).
Для обнуления показаний суммарного (накопленного) расхода необходимо нажать кнопку «СБРОС».

Пульт расходомера электронного РЭ-02допускает два варианта крепления: на горизонтальную поверхность (например, на верхнюю плоскость панели приборов и органов управления автомобиля) и на вертикальную поверхность (например, на крышку бардачка автомобиля).


Расходомер РЭ-02 можно использовать с насосами других типов, отличных от СИН-32. Для согласования использования расходомера РЭ-02 пришлите технические требования на info@syav.ru
