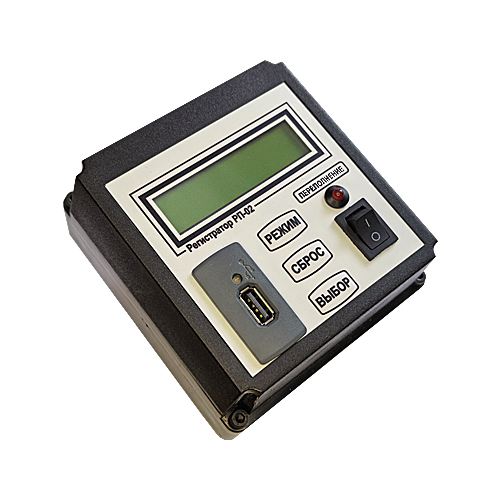

Регистратор параметров РП-02 СА2.000.171: назначение
Регистратор параметров РП-02 СА2.000.171 выполняет функции контроля технологического процесса при функционировании агрегата кислотной обработки скважин. Регистратор параметров РП-02 СА2.000.171 предназначен для измерения, отображения и регистрации на USB Flash-накопителе параметров (давления в напорной линии, объема жидкости в рабочей емкости, температуры рабочей жидкости, суммарного и мгновенного расхода рабочей жидкости).
Основные параметры и характеристики регистратора параметров РП-02 СА2.000.171
Основные технические данные:
| Параметр | Значение |
|---|---|
| Напряжение питания, В | От 18 до 36 |
| Подключаемые датчики: | |
| 1) Датчик давления в напорной линии | |
|
| От 0 до 100 |
|
|
От 4 до 20 |
| 2) Датчик уровня жидкости в емкости | |
|
| От 0 до 7000 |
|
|
От 0 до 1000 |
| 3) Датчик температуры | |
|
| От -50 до 100 |
|
|
От 4 до 20 |
| 4) Датчик расхода | |
|
|
импульсный |
|
|
транзистор p-n-p проводимости |
|
|
от 0,0 до 40,0 |
|
|
от 0,0 до 655,3 |
| Количество одновременно регистрируемых параметров | шесть параметров: (давление напора, объем, температура жидкости, расход суммарный, расход мгновенный, наработка) |
| Количество отображаемых параметров | шесть параметров: (давление напора, объем, температура жидкости, расход суммарный, расход мгновенный, наработка) |
| Дискретность регистрации | один раз в секунду |
| Объем данных, хранящихся во внешней памяти, лет, не менее | 10 (для USB-Flash накопителя на 16Гб) |
| Управление регистратором | двухкнопочное, с лицевой панели регистратора |
| Температура окружающей среды | |
|
|
От — 40 до +50 |
|
|
От +5 до +50 |
| Габаритные размеры, мм, не более | |
|
|
125 |
|
|
105 |
|
|
85 |
| Масса, кг, не более | 1,0 |
Регистратор параметров РП-02 СА2.000.171: комплектность поставки
| Регистратор параметров РП-02 СА2.000.171 | 1 шт |
|---|---|
| Комплект крепежный | 1 шт |
| Паспорт СА2.000.171ПС | 1 экз |
Регистратор параметров РП-02 СА2.000.171: схема принципиальная, схема соединений, схема подключений
Схема электрическая принципиальная регистратора параметров РП-02 СА2.000.171
Перечень элементов к схема электрической принципиальной регистратора параметров РП-02 СА2.000.171
Руководство по эксплуатации регистратора параметров РП-02 СА2.000.171РЭ
Заказать регистратор параметров РП-02 СА2.000.171
Для заказа отправьте письмо на info@syav.ru
