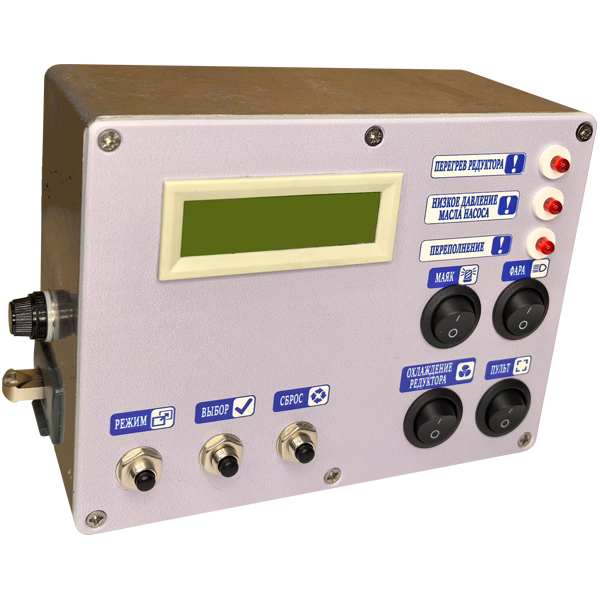

Назначение пульта-регистратора СА2.000.116-02
Пульт-регистратор СА2.000.116-02 (СИН516.07.000-02) предназначен для установки насосной кислотной обработки скважин СИН32 на базе насоса СИН32.02 и выполняет функции пульта контроля и управления. Пульт-регистратор СА2.000.116-02 выполняет следующие функции:
1) управление вспомогательным оборудованием (освещения, маяки, охлаждение редуктора);
2) измерение и отображение параметров (давления в напорной линии, суммарного и мгновенного расхода рабочей жидкости, объема жидкости в емкости, переполнения емкости, перегрева редуктора, низкого давления масла в насосе);
3) регистрация параметров (давления в напорной линии, суммарного и мгновенного расхода рабочей жидкости) и сохранения их на USB-Flash накопителе, SD-карте.
Основные отличия от исполнения СА2.000.116
В пульт-регистратор СА2.000.116-02 относительно пульта-регистратора СА2.000.116 введены следующие изменения:
1) добавлено управление вентилятором охлаждения редуктора;
2) добавлен светосигнальный индикатор для контроля низкого давления масла в кривошипно-шатунном механизме насоса СИН32.02;
3) в контроллер MCU8s установлен дополнительный модуль SDM2 с SD-картой, с помощью которого реализована функция «Черного ящика»: на SD-карте ведется дубль регистрации и при поломке флешки, забывчивости оператора и т.д. зарегистрированные данные можно считать с SD-карты
Основные параметры и характеристики пульта-регистратора СА2.000.116-02
Основные параметры и характеристики пульта-регистратора СА2.000.116-02:
| Параметр | Значение |
|---|---|
| Напряжение питания, В | От 18 до 36 |
| Подключаемые датчики: | |
| 1) Датчик давления | |
|
| От 0 до 100 |
|
|
От 4 до 20 мА |
| 2) Датчик расхода | |
|
|
импульсный |
|
|
транзистор p-n-p проводимости |
| 3) Датчик уровня | |
|
|
резистивный |
|
|
от 0 до 710 |
|
|
7000 |
| Количество отображаемых параметров на жидкокристаллическом индикаторе | пять параметров: (давление, расход суммарный, расход мгновенный, объем, наработка) |
| Количество светодиодных индикаторов | 3 |
| Количество кнопок | 3 |
| Количество переключателей | 4 |
| Количество регистрируемых параметров | четыре параметра: (давление, расход суммарный, расход мгновенный, наработка) |
| Дискретность регистрации | один раз в секунду |
| Объем данных, хранящихся во внешней памяти, лет, не менее | 10 (для USB-Flash накопителя на 16Гб) |
| Температура окружающей среды | |
|
|
От — 40 до +50 |
|
|
От +5 до +50 |
| Габаритные размеры, мм, не более | |
|
|
120 |
|
|
180 |
|
|
130 |
| Масса, кг, не более | 3,2 |
Комплектность поставки пульта-регистратора СА2.000.116-02
| Пульт-регистратор СА2.000.116-02 | 1 шт |
|---|---|
| USB Flash-накопитель (16 Гб) | 1 шт |
| SD-карта (16 Гб) | 1 шт |
| Паспорт СА2.000.116-02ПС | 1 экз |
Документация по пульту-регистратору СА2.000.116-02
Руководство по эксплуатации пульта-регистратора СА2.000.116-02
Схема электрическая принципиальная СА2.000.116-02Э3
Перечень элементов СА2.000.116-02ПЭ3
Габаритные и присоединительные размеры пульта-регистратора СА2.000.116-02
Заказать пульт-регистратор СА2.000.116-02
Для заказа пульта-регистратора СА2.000.116-02 отправьте письмо на info@syav.ru
